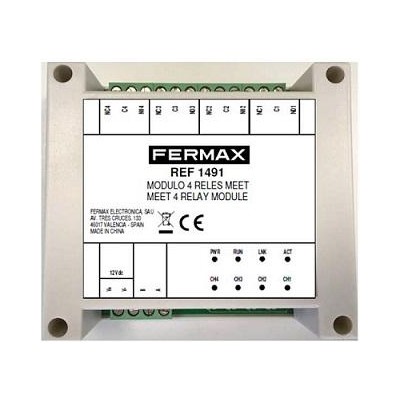

FX-1491 :: MEET Relè 4 Ingressi RS-485
Modulo relè MEET a 4 uscite Fermax è un dispositivo basato su protocollo standard Modbus che consente ai monitor MEET di estendere il comando di apertura fino a 4 relè o porte aggiuntive.
Il modulo funziona come dispositivo slave collegato alla porta RS-485 del pannello n. 1 di ciascun blocco. Le porte aggiuntive possono essere selezionate e attivate direttamente dall’interfaccia del monitor tramite l’icona chiave, mantenendo comunque attivo anche il relè presente sul pannello.
Caratteristiche tecniche:
| Tipologia | Modulo relè MEET a 4 uscite |
| Tecnologia | MEET |
| Protocollo | Modbus standard |
| Funzione | Estensione apertura fino a 4 relè o porte aggiuntive |
| Modalità operativa | Dispositivo slave su porta RS-485 del pannello n. 1 del blocco |
| Attivazione da monitor | Tramite icona chiave e selezione del relè disponibile |
| Configurazione richiesta | Relè configurati sia nel pannello sia nei monitor |
| Nota sicurezza | Per attivazione sicura della serratura dall’interno utilizzare ref. 1490 |
| Alimentazione | 7-26 Vdc, 12 Vdc consigliati |
| Consumo in standby | 0,28 W |
| Consumo massimo | 5,5 W |
| Connessione | Bus RS-485 Modbus |
| Uscite relè | 4 uscite COM/NO/NC |
| Contatti relè | 220 V / 5 A |
| LED Power | Acceso quando il modulo è alimentato |
| LED RUN | Lampeggiante dopo l’alimentazione |
| LED LNK | Indica ricezione di un pacchetto nell’ultimo minuto |
| LED ACT | Indica attività sul bus RS-485 |
| LED CH1-CH4 | Indicano relè attivato |
| Temperatura di esercizio | Da -40 ºC a +55 ºC |
| Umidità relativa | 10%-95%, senza condensa |
| Grado di protezione | IP51 |
| Installazione | Guida DIN 35 mm |
| Dimensioni | 115 x 90 x 40 mm |
| Misure prodotto | 115 x 90 x 40 mm |
| Peso | 0,211 kg |
| Misure prodotto imballato | 6,3 x 17,7 x 9,5 cm |
| EAN 13 | 8424299014913 |
Estensione apertura fino a 4 porte
Il modulo permette di aggiungere fino a 4 relè o porte supplementari al sistema MEET. Il relè integrato nel pannello rimane comunque operativo.
Controllo diretto dal monitor
Gli utenti possono attivare i relè aggiuntivi dall’interfaccia del monitor, premendo l’icona chiave e selezionando il relè disponibile dall’elenco configurato.
Comunicazione RS-485 Modbus
Il dispositivo lavora come slave e si collega alla porta RS-485 del pannello n. 1 del blocco, utilizzando il protocollo Modbus standard per la comunicazione.
Indicatori LED di stato
I LED integrati permettono di controllare alimentazione, attività di comunicazione, ricezione pacchetti e stato dei singoli relè CH1-CH4.
Installazione su guida DIN
Il modulo è predisposto per il montaggio su guida DIN standard da 35 mm, facilitando l’installazione in quadri elettrici o armadi tecnici.
