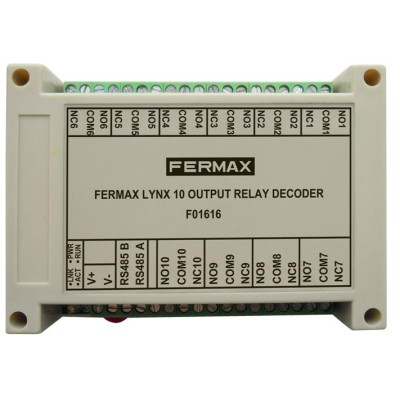

FX-1616 :: MEET Relè 10 Uscite
Decoder relè MEET Fermax a 10 uscite è un dispositivo progettato per il controllo di relè nei sistemi MEET, utilizzabile sia per l’attivazione di dispositivi da monitor sia come parte del sistema di controllo ascensori.
Consente agli utenti di comandare dispositivi come luci, irrigazione o altre utenze direttamente dal monitor MEET. In applicazioni di controllo ascensori, genera contatti puliti per le attivazioni richieste e comunica tramite RS-485 Modbus con il modulo associato.
Caratteristiche tecniche:
| Tipologia | Decoder relè MEET a 10 uscite |
| Tecnologia | MEET |
| Funzioni principali | Controllo relè da monitor e controllo ascensori |
| Uscite relè | 10 uscite COM/NO/NC |
| Contatti relè | 10 contatti 24 V / 10 A |
| Dispositivi attivabili da monitor | Fino a 8 dispositivi |
| Attivazione relè | Temporizzata da 1 a 120 secondi |
| Controllo ascensori | Associazione uscite relè ai piani, fino a 32 piani |
| Modulo associato | Ref. 9645 richiesto per controllo ascensori |
| Comunicazione | RS-485 Modbus |
| Bus fisico | Bus a 2 fili per trasmissione istruzioni ai decoder relè |
| Alimentazione | 7-24 Vdc |
| Consumo in standby | 0,28 W |
| Consumo attivo | 5,46 W |
| LED di controllo | Presenti |
| Watchdog integrato | Sì |
| Temperatura di esercizio | Da -40 ºC a +55 ºC |
| Umidità relativa | 10%-95%, senza condensa |
| Grado di protezione | IP51 |
| Installazione | Guida DIN standard 35 mm |
| Dimensioni meccaniche | 145 x 90 x 40 mm |
| Misure prodotto | 145 x 90 x 45 mm |
| Peso | 0,274 kg |
| Misure prodotto imballato | 6,3 x 17,7 x 9,5 cm |
| EAN 13 | 8424299016160 |
Controllo relè da monitor MEET
Il decoder permette agli utenti di attivare fino a 8 dispositivi direttamente dal monitor, come luci, irrigazione o altre funzioni controllabili tramite contatto pulito.
Attivazioni temporizzate
Ogni relè può essere attivato in modalità temporizzata, con durata regolabile da 1 a 120 secondi, offrendo flessibilità nella gestione delle utenze collegate.
Controllo ascensori
Nel sistema di controllo ascensori, le uscite relè COM/NO/NC vengono associate ai piani da gestire, fino a un massimo di 32 piani. Per questa funzione è richiesto il modulo associato ref. 9645.
Comunicazione RS-485 Modbus
Le istruzioni vengono trasmesse ai decoder relè tramite protocollo RS-485 Modbus su bus a 2 fili, garantendo una comunicazione ordinata tra i moduli del sistema.
Installazione su guida DIN
Il dispositivo è predisposto per il montaggio su guida DIN standard da 35 mm, facilitando l’integrazione in quadri elettrici e armadi tecnici.
