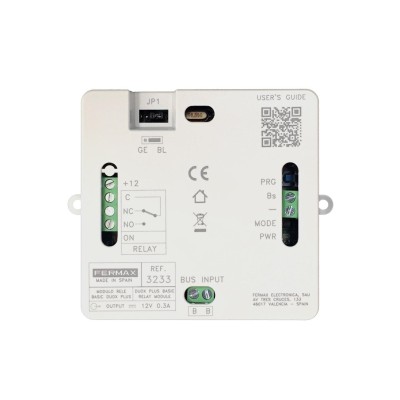

FX-3233 :: DUOX PLUS Relè Base, 1 Uscita
Relè DUOX PLUS Fermax è un dispositivo pensato per gestire le funzioni più comuni di un impianto, come l’apertura di una porta o l’attivazione di una luce.
La programmazione è semplice e, se i parametri di fabbrica corrispondono alle esigenze dell’installatore, non è necessario configurare nulla: è sufficiente collegare il relè all’impianto. Tramite il jumper JP1 può funzionare in modalità relè di blocco oppure relè di ingresso generale.
Caratteristiche tecniche:
| Tipologia | Relè per impianti DUOX PLUS |
| Tecnologia | DUOX |
| Funzioni principali | Apertura porta, attivazione luce e comandi ausiliari |
| Modalità di lavoro | Ingresso generale o blocco tramite jumper JP1 |
| Modalità predefinita | Blocco BL con JP1 |
| Numero blocco | 00-99, valore predefinito 0 |
| Comando di attivazione | Apertura serratura, F1, F2, chiamata da targa o centralino |
| Comando predefinito | F1 |
| Tempo di attivazione | 0-99 s, valore predefinito 4 s |
| Alimentazione | 18-24 Vdc |
| Consumo in standby | 1,2 W |
| Consumo relè ON | 7,2 W |
| Temperatura di esercizio | Da -5 ºC a +40 ºC |
| Umidità relativa | 5%-95% |
| Installazione | Su guida DIN o fissaggio con viti |
| Formato | DIN-6 con staffe laterali; DIN-5 senza staffe |
| Dimensioni | 86 x 106 x 31 mm |
| Larghezza senza staffe laterali | 89 mm |
| Uscita ausiliaria | +12 Vdc, max 300 mA |
| Contatti relè | C, NO, NC liberi da potenziale, 250 Vac / 30 Vdc - 3 A max |
| Ingresso bus | Collegamento al bus DUOX PLUS |
| Pulsante esterno | Attivazione tramite cortocircuito tra BS e - |
| LED PWR | Rosso, indica alimentazione presente |
| LED MODE | Blu, indica modalità programmazione e fase della procedura |
| LED ON | Verde, indica relè attivato |
| Misure prodotto | 86 x 106 x 31 mm |
| Peso | 0,156 kg |
| Misure prodotto imballato | 6,5 x 11,3 x 9,6 cm |
| EAN 13 | 8424299032337 |
Funzioni base per porte e luci
Il relè consente di eseguire le operazioni più comuni in un impianto DUOX PLUS, come l’apertura di una porta o l’attivazione di una luce, tramite comandi provenienti dal sistema.
Modalità blocco o ingresso generale
Con il jumper JP1 il dispositivo può essere configurato come relè di blocco, attivabile solo dai dispositivi appartenenti allo stesso blocco, oppure come relè di ingresso generale, attivabile da tutti gli utenti dell’impianto.
Programmazione semplice
Il relè può essere configurato per attivarsi con apertura serratura, F1, F2 o chiamata da targa o centralino. Il tempo di attivazione è programmabile da 0 a 99 secondi, con valore predefinito di 4 secondi.
Collegamenti versatili
Dispone di ingresso bus DUOX PLUS, contatti relè liberi da potenziale C, NO e NC, uscita ausiliaria 12 Vdc e ingresso per pulsante esterno tramite i morsetti BS e -.
Indicatori LED per controllo immediato
I LED integrati permettono di verificare rapidamente lo stato del dispositivo: PWR indica la presenza di alimentazione, MODE segnala la modalità di programmazione e ON indica l’attivazione del relè.
