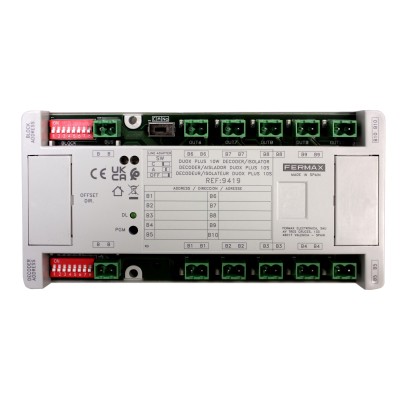

FX-9419 :: DUOX PLUS Decoder/Isolatore di Linea, 10 Ingressi
Decoder di piano DUOX PLUS Fermax è un dispositivo intelligente progettato per rendere più flessibili e potenti le installazioni DUOX PLUS, semplificando la progettazione dell’impianto anche in presenza di distanze elevate, numerose dorsali o più terminali per piano.
Dotato di 10 uscite indipendenti, consente il collegamento di una abitazione per ogni uscita, con la possibilità di installare fino a 3 terminali tra monitor e telefoni per ciascuna abitazione. Il decoder si alimenta direttamente dal bus DUOX PLUS e offre isolamento tra le uscite, programmazione remota dei terminali e gestione del menu installatore dei monitor compatibili.
Caratteristiche tecniche:
| Tipologia | Decoder di piano intelligente DUOX PLUS |
| Tecnologia | DUOX |
| Numero uscite | 10 uscite |
| Terminali per abitazione | Fino a 3 monitor/telefoni per abitazione |
| Distanza derivazione per uscita | Fino a 100 m |
| Alimentazione | Direttamente dal bus DUOX PLUS |
| Tensione di alimentazione | 24 Vdc |
| Consumo in standby | 0,912 W |
| Consumo massimo | 1,368 W |
| Corrente massima per uscita | 1 A |
| Installazione | Su guida DIN o fissaggio con viti |
| Formato | DIN-10 |
| Cablaggio | Morsettiere estraibili per facilitare collegamento e installazione |
| Programmazione terminali | Remota tramite dipswitch, sequenziale o non sequenziale |
| Isolamento uscite | Sì, contro cortocircuiti, carichi anomali e riflessioni del segnale |
| Segnalazione guasto | LED rosso associato all’uscita in cortocircuito |
| Blocco menu installatore | Disponibile per monitor V42.18 o superiori |
| Funzioni supportate | Autoaccensione, F1, F2, chiamata a centralino e secondo canale |
| Canali attivi | Un solo canale attivo alla volta per decoder |
| Compatibilità | Impianti DUOX e DUOX PLUS, con funzioni variabili in base alla versione dei terminali |
| Misure prodotto | 90 x 175 x 37 mm |
| Peso | 0,297 kg |
| Misure prodotto imballato | 6,5 x 18,1 x 9,6 cm |
| EAN 13 | 8424299094199 |
10 uscite per abitazioni indipendenti
Il decoder dispone di 10 uscite, ognuna destinata a una singola abitazione. Per ogni uscita è possibile collegare fino a 3 terminali, come monitor o telefoni, aumentando la flessibilità dell’impianto sul piano.
Maggiore distanza di derivazione
Ogni uscita permette di estendere la distanza di derivazione sul piano fino a 100 metri. Questo rende il dispositivo particolarmente utile quando i terminali sono lontani dalla dorsale o quando la distanza effettiva non è nota.
Isolamento tra le uscite
In caso di cortocircuito su una delle uscite, il bus DUOX PLUS in ingresso e le altre uscite continuano a funzionare normalmente. Il LED rosso associato all’uscita interessata consente di individuare rapidamente il punto del guasto.
Programmazione remota dei terminali
Il decoder consente di programmare gli indirizzi dei terminali senza entrare nelle abitazioni. La configurazione può essere effettuata tramite dipswitch in modalità sequenziale oppure non sequenziale, semplificando il lavoro dell’installatore.
Blocco del menu installatore
Dopo la programmazione remota dei terminali, il decoder blocca il menu installatore sui monitor compatibili, impedendo modifiche accidentali ai parametri dell’impianto. Il menu può essere sblocc
