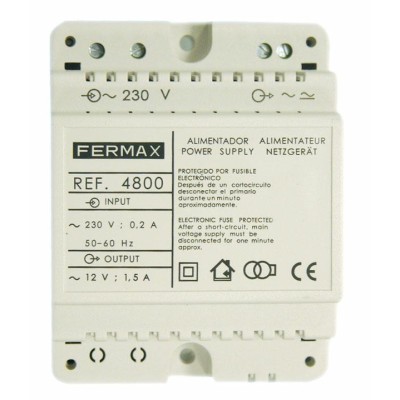

FX-4800 :: DUOX PLUS Alimentatore/Filtro, 230Vac/12Vac-1,5A, 4 DIN
Alimentatore per impianti 4+N o per l'alimentazione di un'elettroserratura a 12 Vac. Alimentazione primaria 220–240 Vac e uscita 12 Vac / 1,5 A. Predisposto per montaggio su guida DIN da 4 moduli.
Modulo di collegamento alimentatore Fermax per sistemi DUOX e BUS 2 è un dispositivo utilizzato per collegare correttamente l’alimentatore al bus dell’impianto, evitando interferenze con i segnali di comunicazione.
Nei sistemi BUS 2 e DUOX alimentazione e dati viaggiano sugli stessi fili, quindi l’alimentatore non può essere collegato direttamente al bus. Questo modulo consente il collegamento corretto, permette l’eventuale aggiunta di ulteriori alimentatori e contribuisce al funzionamento stabile dell’intero sistema.
Caratteristiche tecniche:
| Tipologia | Modulo di collegamento alimentatore |
| Tecnologia | DUOX |
| Sistemi compatibili | Fermax DUOX e BUS 2 |
| Formato | DIN-6 |
| Installazione | Su guida DIN o fissaggio diretto a parete |
| Utilizzo | Collegamento dell’alimentatore al bus dell’impianto |
| Materiale | Autoestinguente VO |
| Collegamento consigliato | Direttamente al bus con la distanza di cavo più breve possibile |
| Tensione sistema BUS 2 | 24 Vdc |
| Tensione sistema DUOX | 18 Vdc |
| Tensione ingresso BUS 2 | 24 Vdc |
| Tensione ingresso DUOX | 18 Vdc |
| Corrente di uscita | Dipende dall’alimentatore collegato, fino a 3,5 A |
| Indicatori LED | ON e OVERLOAD |
| LED ON | Indica che l’alimentatore è in funzione |
| LED OVERLOAD | Indica il superamento della corrente massima |
| LED ON + OVERLOAD lampeggianti | Indicano cortocircuito |
| Peso | 0,347 kg |
| Misure prodotto imballato | 6,5 x 11,3 x 9,6 cm |
| EAN 13 | 8424299048406 |
Collegamento corretto dell’alimentatore al bus
Il modulo permette di collegare l’alimentatore al bus senza compromettere i segnali che circolano nell’impianto. È necessario nei sistemi in cui alimentazione e dati condividono gli stessi fili.
Compatibilità con sistemi DUOX e BUS 2
Il dispositivo è adatto per impianti Fermax DUOX e BUS 2. Nei sistemi BUS 2 lavora con tensione a 24 Vdc, mentre nei sistemi DUOX opera con tensione a 18 Vdc.
Possibilità di aggiungere più alimentatori
Il modulo consente di collegare ulteriori alimentatori quando richiesto dalla configurazione dell’impianto, aumentando la flessibilità nelle installazioni più estese o con maggiore assorbimento.
Indicatori LED per diagnosi rapida
I LED integrati permettono di verificare rapidamente lo stato del sistema: il LED ON indica il funzionamento dell’alimentatore, il LED OVERLOAD segnala un eccesso di corrente e il lampeggio combinato ON + OVERLOAD indica un cortocircuito.
Installazione DIN-6 o a parete
Il formato DIN-6 facilita il montaggio all’interno di quadri elettrici. In alternativa, il modulo può essere avvitato direttamente alla parete, adattandosi a diverse esigenze di installazione.
