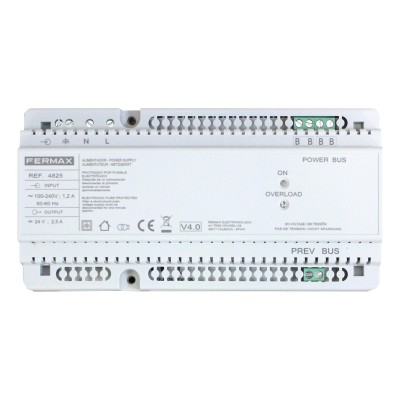

FX-4825 :: DUOX PLUS Alimentatore/Filtro, 24Vdc-2.5A, 10 DIN
Alimentatore DUOX PLUS Fermax è un dispositivo progettato per alimentare le diverse apparecchiature presenti in un impianto Fermax DUOX PLUS, garantendo distribuzione di tensione e dati in modo affidabile.
Realizzato in materiale autoestinguente VO, integra coperture di protezione per i morsetti di collegamento e dispone di indicatori LED per monitorare lo stato di funzionamento, il sovraccarico e l’eventuale cortocircuito. Il formato DIN-10 consente una facile installazione all’interno di quadri elettrici o direttamente a parete.
Caratteristiche tecniche:
| Tipologia | Alimentatore per impianti Fermax DUOX PLUS |
| Tecnologia | DUOX |
| Formato | DIN-10 |
| Installazione | Su guida DIN o fissaggio diretto a parete |
| Materiale | Autoestinguente VO |
| Dimensioni DIN-10 | 175 x 90 x 60 mm |
| Misure prodotto | 90 x 175 x 60 mm |
| Tensione di ingresso | 110-240 Vac |
| Frequenza di ingresso | 50-60 Hz |
| Tensione di uscita | 24 Vdc ±10% |
| Corrente di uscita | 2,5 A |
| Efficienza a carico massimo | 87% con ingresso 230 V |
| Protezione ingresso | Fusibile NTC e 2,5 A |
| Protezione uscita | Limitazione elettronica per sovraccarico e cortocircuito |
| Morsetti POWER BUS | Tensione e dati |
| Morsetti PREV BUS | Solo dati |
| Indicatori LED | ON e OVERLOAD |
| Temperatura di esercizio | Da -5 a +45 ºC |
| Umidità massima | 95% senza condensa |
| Peso | 0,528 kg |
| Misure prodotto imballato | 6,5 x 18,1 x 9,6 cm |
| EAN 13 | 8424299048253 |
Alimentazione per impianti DUOX PLUS
L’alimentatore è pensato per fornire energia alle apparecchiature di un sistema Fermax DUOX PLUS, assicurando una distribuzione stabile della tensione necessaria al funzionamento dell’impianto.
Morsetti POWER BUS e PREV BUS
I morsetti POWER BUS forniscono sia tensione sia dati, mentre i morsetti PREV BUS trasmettono esclusivamente dati. Questa distinzione facilita il collegamento corretto dei dispositivi all’interno dell’impianto.
Indicatori LED di stato e protezione
Il dispositivo integra due LED: ON, per indicare la presenza di alimentazione, e OVERLOAD, che segnala il superamento del limite massimo di corrente. Se il LED ON è acceso e il LED OVERLOAD lampeggia, viene indicata una condizione di cortocircuito.
Protezioni integrate
L’alimentatore dispone di protezioni in ingresso e in uscita, inclusa la limitazione elettronica in caso di sovraccarico o cortocircuito. In caso di sovraccarico è necessario ridurre il carico collegato.
Installazione su guida DIN o a parete
Il formato DIN-10 permette un montaggio semplice all’interno di un quadro elettrico. In alternativa, il dispositivo può essere fissato direttamente alla parete, offrendo flessibilità nelle diverse configurazioni di installazione.
